電流傳感器已廣泛應用于各類應用中，從太陽能逆變器和電力驅動設備、服務器和電信應用、電源和家用電器直至電動車和混合動力車都能看到電流傳感器的蹤影。由于對能效、更高的能量轉換效率、電動交通和智能電網的要求日益增長，對電流傳感器的需求也隨之增加。
在所有此類應用領域中，傳感器除了要達到高精度和在產品整個生命周期內確�？煽窟\(yùn)行的要求之外，還需達到尺寸小、功耗低、靈活性高及性價比高的要求。
在不同的測量應用中，除了需要在特定的時刻檢測電流以外，還對測量精度(絕對精度以及整個生命周期內的精度)、外部干擾抑制、防修改、量程、功耗、帶寬、尺寸及成本等有不同的要求，因此存在測量電流的不同方法。

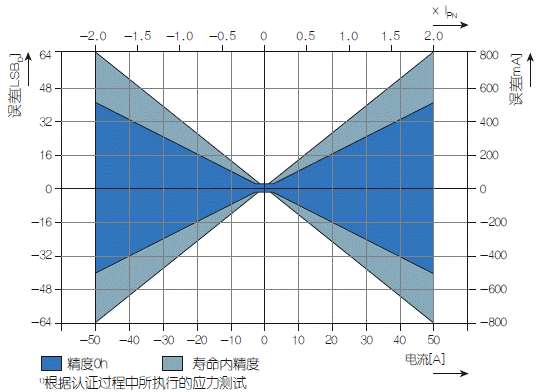

基于磁場的傳感器可分為開環配置型和閉環配置型兩種。對于開環傳感器，初級電流在環形鐵芯中產生磁場，該磁場進而由霍爾傳感器轉換為測量電壓。同時，初級電流產生的磁通量集中在磁路內。對于閉環傳感器，初級電流產生的磁通量在次級繞組的幫助下達到平衡，在這一過程中使用了具有相關電子器件的霍爾傳感器。由于存在鐵芯損耗、飽和與遲滯現象以及長時間漂移，以上兩種方法均有局限性。與傳統帶磁芯的開環和閉環系統相比，霍爾電流傳感器顯著提升了測量精度(圖1)。其精度最大為1%(0h)，在產品整個生命周期內為1.6%。
|
