HCA-YS1V系列直流電流變送器
HCA-YS1V系列直流電流變送器是應用磁調制原理研制而成的一種新型電流傳感器，其輸出的穩定性好，初、次級之間高度絕緣，用于訊號系統、線路檢測、電監測系統等直流電流測量。
電氣參數
HCA1-YS1V HCA5-YS1V HCA10-YS1V HCA20-YS1V
HCA30-YS1V HCA50-YS1V HCA75-YSC1V HCA100-YS1V
額定輸入電流 01 05 10 20 30 50 75 100 A
測量電流范圍 02 10 20 40 60 100 150 200 A
額定輸出電壓 5±0.2% V
0～20mA輸出可選
電源電壓 ±15±5% V
失調電壓 ±10 mV
失調電壓漂移 ≤±0.5 mV/℃
線性度 ≤0.2 %FS
響應時間 ≤20 mS
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

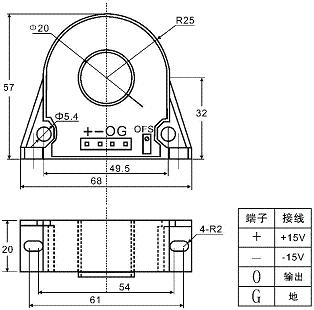

機械參數
使用說明
1、當待測電流從傳感器穿過，即可在輸出端測得電壓大小。（注意：錯誤的接線可能導致傳感器損壞）
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HCA-YS1V.pdf |
