HBA-YP系列霍爾電流傳感器
HBA-YP系列霍爾電流傳感器是應用霍爾效應原理開發的新一代電流傳感器,能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。
電氣參數
HBA50-YP HBA75-YP HBA100-YP HA200-YP
額定輸入電流 50 75 100 200 A
測量電流范圍 150(±18V,82Ω）225(±18V,68Ω) 300(±18V,51Ω）500(±18V,15Ω) A
匝比 1：1000 1：1500 1：2000 1：2000
次級線圈阻抗 30 45 55 55 Ω
額定輸出電流 50±0.5% 50±0.5% 50±0.5% 100±0.5% mA
電源電壓 ±12～±18 V
失調電流 ±0.2 mA
失調電流漂移 ≤±0.005 mA/℃
線性度 ≤0.1 %FS
帶寬(-3db) 0～200 KHz
響應時間 100A/us ≤1 uS
絕緣電壓 50Hz,1min 3.0 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

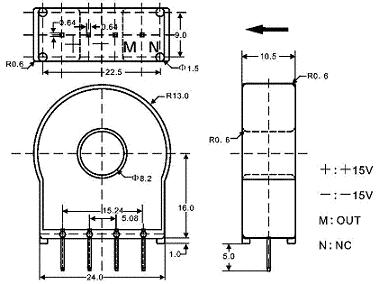

機械參數
使用說明
1、應用：通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。
2、當待測電流從傳感器穿過，即可以輸出端測得電流大小。（注意：錯誤的接線可能導致傳感器損壞）
3、可按用戶需求定制不同額定輸入和輸出電流的傳感器。
